磐创科技——DP/PA耦合器应用说明

文章作者：长欣小编人气：发表时间：2023-05-30 09:06

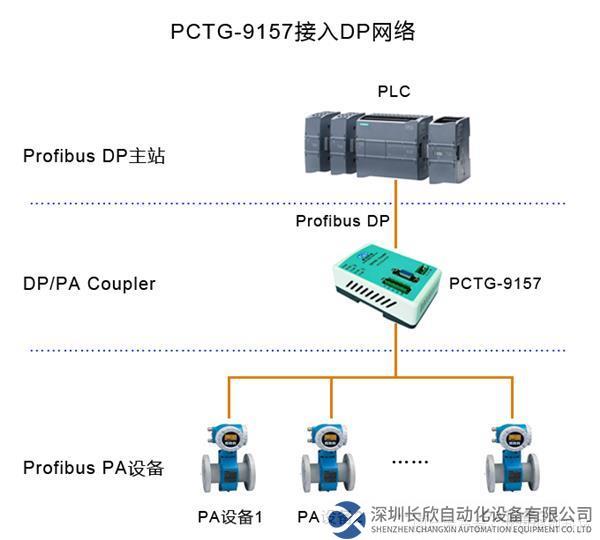

百瑞彩票 DP/PA耦合器是在Profibus DP和Profibus PA 的物理链路间进行双向转换的设备。使Profibus DP主站可以对 PA 现场设备进行通信，而无需其它任何组件。

产品特点：

◆ 使用32-Bit MCU，频率可达80MHz；

◆ 使用Siemens公司PA总线专用芯片；

◆ Profibus PA、Profibus DP、电源三端电气隔离；

百瑞彩票 ◆ 电源输入具备反接、过流、过热保护功能；

◆ 具备LED 状态指示灯，方便用户查看状态；

百瑞彩票 ◆ 内置独立看门狗，增强设备抗干扰能力；

百瑞彩票 ◆ 采用导轨(DIN Rail)安装方式。

技术指标：

百瑞彩票 ◆ Profibus DP波特率：45.45kbps。

百瑞彩票 ◆ Profibus PA波特率：31.25kbps。

◆ 工作温度：-40~85度；

◆ 工作湿度：5%~95%（25℃时），无凝结。

◆ 输入电压：DC18-30V；

百瑞彩票 ◆ 具备反接、过流保护功能；

百瑞彩票 ◆ Profibus PA电源：24V/500mA；

百瑞彩票 ◆ 外形尺寸：（112×70×40）mm。

百瑞彩票 ◆ 安装方式：35mm DIN 导轨。

◆ 重量：约120g。

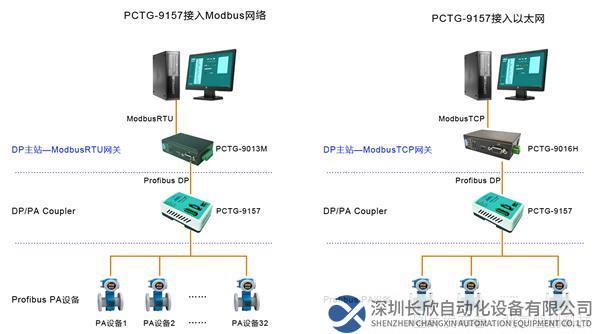

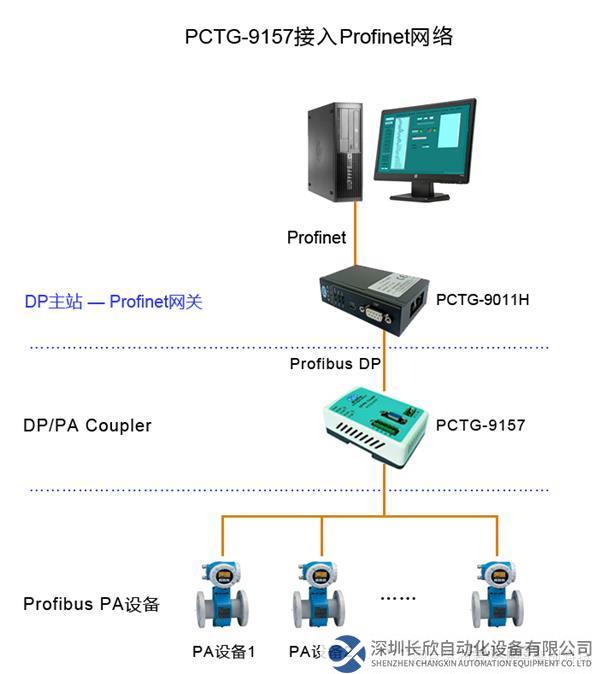

配合我公司的主站网关，也可以把PA设备接入Modbus、ModbusTCP和Profinet网络中。
