GE VMIVME-4132-011

•32个模拟输出通道

-12位D/A转换器

百瑞彩票-一个S&H用于输出

-输出短路和瞬态保护

-单极（0至10 V，0至+5 V）或双极（±2.5，±5，±10 V）

百瑞彩票-程序可选择的扫描速率为复杂的

输出函数

-10 mA输出

-程序控制的在线和离线操作模式

•车载内置测试

百瑞彩票-测试100%的有源组件

-在线和离线模式下都有效

-车载自检多路复用器和A/D转换器

百瑞彩票•半导体输出开关不会影响精度

• 0.1 Ω 输出阻抗

•车载±15 V DC-DC转换

•前面板活动LED

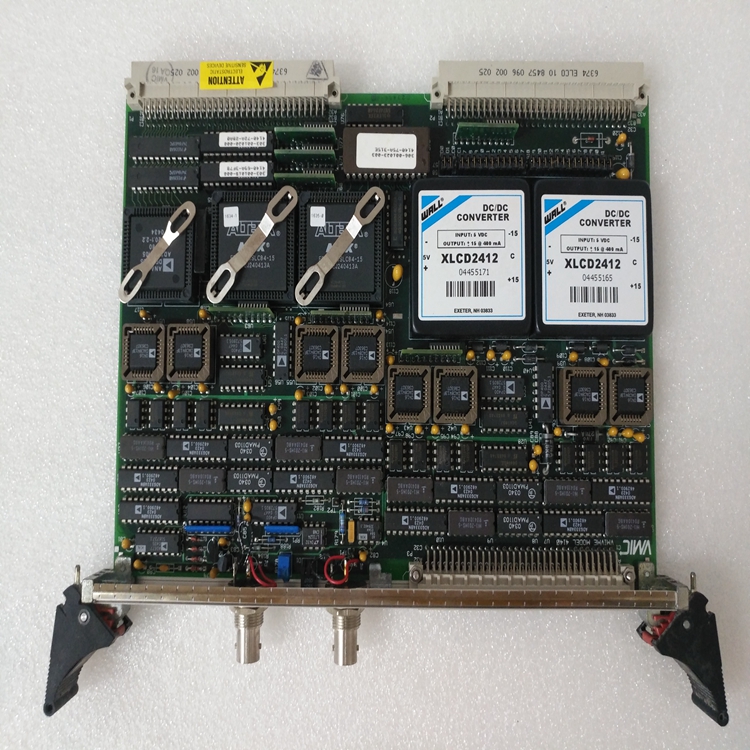

简介-VMIVME-4132模拟

百瑞彩票输出板提供32个高质量模拟输出

通道，可通过板载跳线编程

百瑞彩票以在各种电压范围内操作。所有输出都具有

12位分辨率，可在±10V下产生或吸收10mA。

对于离线测试，可以断开模拟输出

来自外部电路。

功能特性

百瑞彩票VMEbus合规性：模拟输出板是一个

标准双高印刷电路板

与VMEbus规范（Rev.C.1）兼容。

VME总线A16:D16

百瑞彩票董事会地址：董事会的实际地址

可由机载跳线选择。VME总线地址

百瑞彩票线A07至A15被解码用于板选择。

VMEbus访问：地址修改位为

百瑞彩票选择并解码跳线以支持两者

百瑞彩票非专用短I/O、监控短I/O或两者兼而有之。

百瑞彩票该板在工厂配置为监控短路

输入/输出。

输出数据传输：每个模拟输出的数据

百瑞彩票通道直接写入板载寄存器

专用于特定频道的位置。数据是

百瑞彩票然后周期性地从寄存器中检索，以及

转换为模拟电压

32个输出采样和保持缓冲器之一。
